Banc de puissance : comment lire vos résultats
Vous avez reçu le printout du banc dyno. Mais que signifient ces courbes ? Pourquoi cette différence avant/après ? Guide expert pour comprendre vraiment.
Qu'est-ce qu'un banc de puissance ?

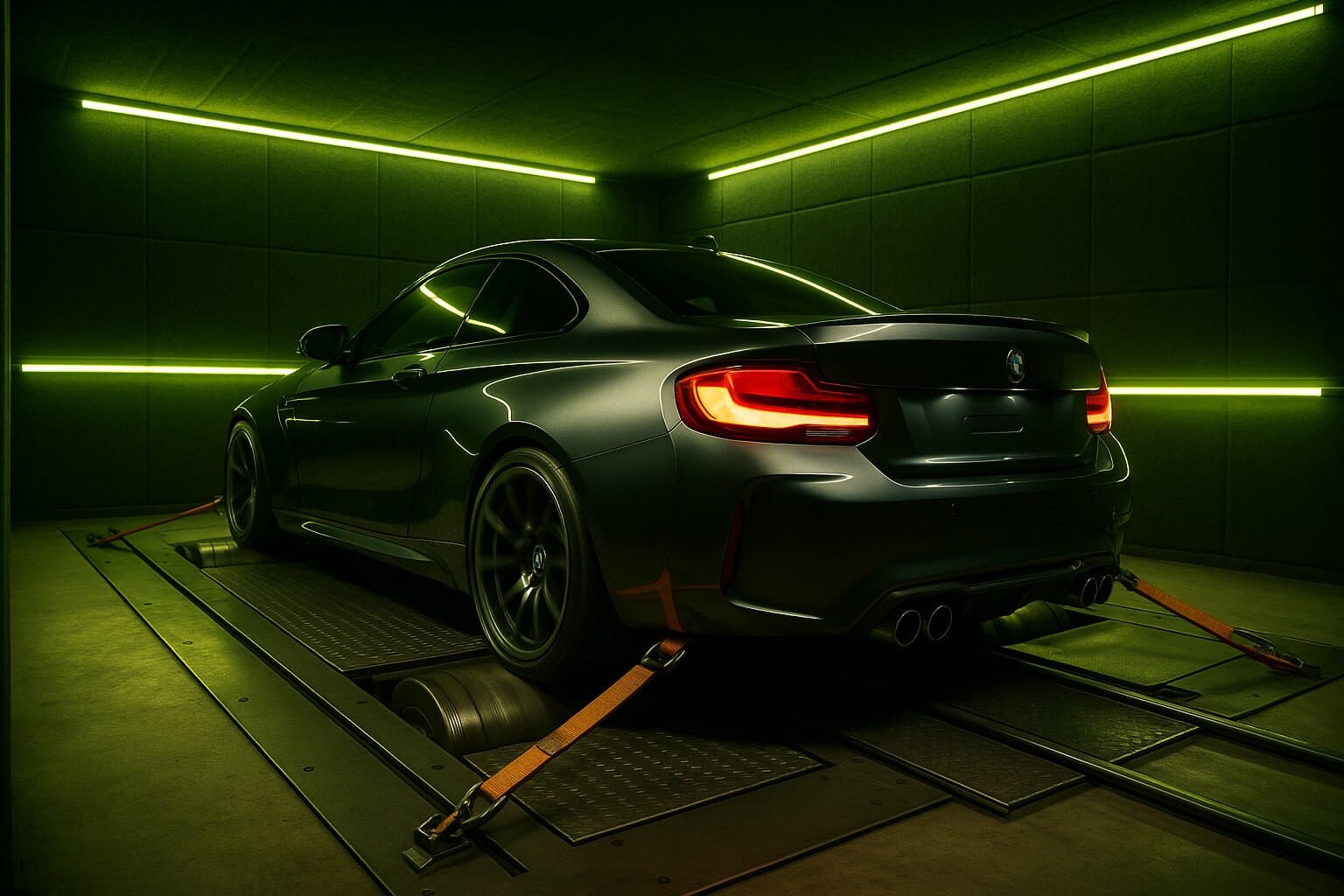

Un banc de puissance (dynamomètre ou "dyno") est une machine qui mesure la puissance réelle produite par votre moteur. C'est une sorte de frein contrôlé placé sur les roues de votre voiture.
Le banc force votre moteur à travailler à un régime progressif (de 1000 à 7000 tours par exemple), mesure la force appliquée à chaque régime, et traduit ça en courbes de puissance (chevaux) et couple (Newton-mètres).
Deux types de banc :
Banc aux roues (le nôtre)
La voiture est sur 4 rouleaux moteurs. On mesure la puissance qui arrive réellement aux roues. Perte de transmission incluse. Plus fiable pour la vraie vie.
Banc au vilebrequin (rare en Suisse)
Mesure la puissance directement sur le moteur, sans transmission. Théorique. Donne toujours plus de chiffres (+10–15%). Éviter ce type pour les comparaisons réelles.
Bon à savoir : Un banc 4WD certifié aux roues donne les résultats les plus fiables. Même machine, même conditions pour tous les tests. Résultats comparables et honnêtes.
Lire une courbe de puissance : les axes expliqués
Le graphique banc affiche deux courbes : puissance en rouge, couple en bleu. Voici ce que chacune signifie.
L'axe horizontal (RPM)
Régime moteur. De 1000 à 7000 tours/minute. Chaque point de la courbe correspond à un régime donné. À 3000 tours, votre moteur produit X CV et Y Nm.
L'axe vertical gauche (Puissance en CV)
Chevaux produits à chaque régime. La courbe rouge monte généralement jusqu'à 6500 tours, puis peut diminuer légèrement (limite d'admission d'air). Le PEAK (point le plus haut) = puissance maximale.
L'axe vertical droit (Couple en Nm)
Couple moteur. Détermine l'accélération à bas régime. La courbe bleue atteint généralement son maximum plus tôt (entre 3000–5000 tours), puis redescend. Plus de couple = plus d'accélération linéaire.
Astuce : En conduisant, vous utiliserez principalement la zone 2000–5000 tours (ville et autoroute). C'est sur cette zone qu'une bonne reprogrammation fera la plus grosse différence.
Les trois zones clés d'une courbe
Zone basse (1500–3000 tours)
Couple maximal. C'est la "force" du moteur. Départ d'un feu rouge, montée en côte. Une bonne reprog ajoute +20–30 Nm ici. L'impact : démarrages plus musclés.
Zone médiane (4000–5500 tours)
Équilibre puissance/couple. La zone la plus importante en vrai usage. Une reprog renforce tout ici. +40–50 CV. L'impact : accélérations linéaires explosives.
Zone haute (6000–7500 tours)
Puissance maximum. Zone de pointe. Moins utilisée au quotidien. Gain modéré (+20–30 CV). L'impact : allure maximale améliorée de 10–15 km/h.
Avant/Après : ce qu'il faut vraiment comparer
Vous avez reçu deux courbes : la bleue (avant) et la rouge (après). Voici comment les lire intelligemment.
✓ Vérifier la FORME de la courbe
Une bonne reprog monte régulièrement, sans pics bizarres. Si la courbe après a des "bosses", c'est un signe d'ajustement mauvais. Une belle courbe après est linéaire, prévisible.
✓ Comparer ZONE PAR ZONE
Ne regardez pas juste le peak. Le gain à 3000 tours (zone basse) = accélération ville. Le gain à 4500 tours (zone médiane) = sensation quotidienne. Chacun importe.
✓ Vérifier que le couple monte aussi
Une courbe de puissance qui monte toute seule sans augmentation de couple, c'est suspect. Ensemble, ils doivent croître. Si couple stagne, reprog mauvaise ou inachevée.
✓ Évaluer la stabilité
Une courbe lisse (sans oscillations) = reprévue stable, sans cliquetis. Des vagues dans la courbe = problème potentiel (carburant, allumage à ajuster).
Les pièges du banc à connaître absolument
Conditions non comparables
Test en hiver vs en été = +5–8% de différence. Altitude, humidité, température ECU : tout affecte les chiffres. Banc sérieux = condition standardisée toujours.
Pertes de transmission
Certains oublient que le banc mesure AUX ROUES. Perte boîte de 10–15% est normale. Ne pas comparer avec des chiffres au vilebrequin d'autres ateliers.
Marketing trompeur
Certains affichent des PEAKS artificiels en crête, pas le rendement réel. Ou mesurent en conditions ultra-froides. Vérifier le banc du prestataire.
Notre approche chez ByX Systems
Banc certifié et stable
Un bon banc 4WD garantit des résultats fiables. Certificat de conformité annuel. Conditions idéales : température contrôlée, humidité stable.
Tests avant ET après
Obligatoire chez ByX. Vous voyez la différence réelle sur votre véhicule. Pas de promesses creuses, juste des chiffres vérifiables.
Ajustements sur banc
Si la courbe montre un problème (cliquetis, oscillation), on corrige la cartographie immédiatement, on reteste jusqu'à perfection.
Rapport détaillé fourni
Printout couleur haute résolution. Courbes, données, explication écrite de ce qu'on voit. C'est votre preuve, votre garantie.
Questions fréquentes
Pourquoi les puissances annoncées au vilebrequin diffèrent de celles au banc ?
Au vilebrequin (moteur seul), il n'y a aucune perte. Au banc (roues), la puissance traverse boîte, différentiel, roulements, friction des pneus. Perte typique : 10–15% en traction avant, 8–12% en propulsion. C'est pour ça qu'on préfère mesurer aux roues : c'est la vraie puissance utilisée.
Un banc en conditions froides donne-t-il plus de puissance ?
Oui. Moteur froid = air plus dense = plus d'oxygène. L'ECU détecte ça et injecte plus. Un même moteur peut avoir +5–8% de puissance en hiver qu'en été. C'est pour ça que les comparaisons doivent être faites à température identique.
Est-ce que 400 CV au banc = 400 CV réels sur la route ?
Absolument. Le banc ne ment pas. C'est exactement la puissance que votre moteur produit à cet instant. Les variations viennent du contexte (température, humidité, altitude), pas du banc lui-même.
Pourquoi certains garages annoncent des chiffres différents sur le même moteur ?
Conditions différentes (température, humidité, altitude), bancs différents (certains optimisent les pics), et parfois malhonnêteté marketing. Chez ByX, nous utilisons toujours le même banc certifié, même température, même conditions : résultats comparables 100%.
